一、試驗?zāi)康?
CT 伏安特性是指電流互感器一次側開路，二次側勵磁電流與所加電壓的關系曲線，實際上就是鐵芯的磁化曲線，因此也叫勵磁特性。試驗的主要目的是檢查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，計算 10%誤差曲線，并用以判斷互感器的二次繞組有無匝間短路。
 二、試驗方法
試驗接線如圖所示：

接線比較復雜，因?yàn)橐话愕碾娏骰ジ衅麟娏骷拥筋~定值時，電壓已達 400V以上，單用調壓器無法升到試驗電壓，所以還必須再接一個升壓變(其高壓側輸出電流需大于或等于電流互感器二次側額定電流)升壓和一個 PT 讀取電壓。
試驗前應將電流互感器二次繞組引線和接地線均拆除。試驗時，一次側開路，從電流互感器本體二次側施加電壓，可預先選取幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電壓稍微增加一點而電流增大很多時，說明鐵芯已接近飽和，應極其緩慢地升壓或停止試驗。試驗后，根據試驗數據繪出伏安特性曲線。
三、注意事項
1、電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。

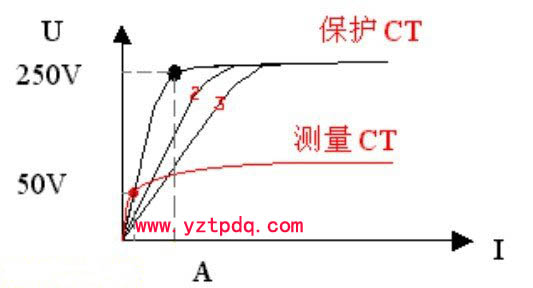

2、測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。當有匝間短路時，其曲線開始部分電流較正常的略低，如圖中曲線 2、3 所示（指保護 CT 有匝間短路,曲線 2為短路 1 匝，曲線 3 為短路 2 匝），因此，在進行測試時，在開始部分應多測幾點。

3、電流表宜采用內接法。
4、為使測量準確，可先對電流互感器進行退磁，即先升至額定電流值，再降到 0，然后逐點升壓典型的 U-I 特性曲線
 附：＜＜電力設備預防性試驗規程＞＞（DL/T 596－1996）中關于 CT 二次保護繞組的伏安發生的規定：與同類型互感器特性曲線或制造廠提供的特性曲線比較，就無明顯差別。
