斷路器特性測試儀進行時間測試的接線方法
1.單極單斷口
三相靜觸頭斷口分別連結A1、B1、C1端口線(或其他端口),三相動觸頭互連短接,匯合后連結共端端口。此類開關有SN10、ZN28、SW7、LW25等。
2.雙極雙斷口(動觸頭無外引線排)
一側三相靜觸頭斷口分別連結A1、B1、C1端口線(或其他端口),另一側三相靜觸頭互連短接,匯合后連結共端端口。此類開關有DW2、DW8、DW12等。

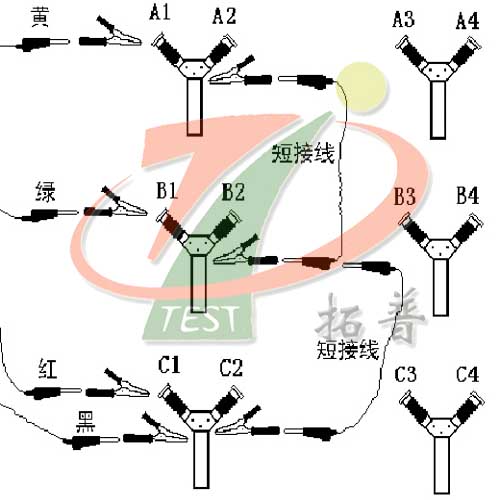

3.雙極雙斷口(羊角或橫梁處有動觸頭引線排)
一側三相靜觸頭斷口分別連結A1、B1、C1端口線,另一側三相靜觸頭斷口分別連結A2、B2、C2端口線;羊角或橫梁處動觸頭引線排互連短接,匯合后連結共端端口線。此類開關有SW6、SN4等。
斷路器特性測試儀進行時間測試注意事項
1、SW6-220開關相當于兩組SW6-110串接,接線方法參照上述,還需連結(A3、B3、C3)(A4、B4、C4)端口線,測試時拆下軟聯接。
2、單測時間時,可采用任意端口;同時測速時,注意安裝傳感器相與A1對應。
